美国VETI/威迪品牌进口集成式孔板流量计组件设计用于对小孔径流量进行精度测量，同时将安装及维护要求降至低。
进口集成孔板流量计工作原理/working principle
|
|
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差（如图1）。在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系(流量愈大，所产生的压差愈大)而求得流量。
|
|
|
|
|
传感器结构组成
|
|
1.夹持式环隙取压标准孔板（图2)
|
|
|
图2 夹持式环隙取压标准孔板示意图
|
|
1.取压环1；2.平衡节流件；3.取压环2；4.高低压取压接口； 2.管段式法兰取压标准孔板（图3）
|
|
2.管段式法兰取压标准孔板（图3）
|
|
|
|
图3 管段式法兰取压标准孔板示意图
|
|
1.过程连接法兰；2.测量导管；3.孔板节流件；4.高低压取压接口； 5.M10内六角锁紧螺丝；6.四氟垫片；7.工字型三阀组。
|
|
进口集成孔板流量计产品特点/Product features
|
|
●结构特点
1、管道式集成孔板： 它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各一英寸处，炼油系统普遍采用此种形式。
2、夹持式集成孔板： 它由于实现了环室取压，提高了测量精度，缩短了安装时所需最小直线管段长度，被普遍应用。
●性能特点
1.结构易于复制、简单牢固。
2.性能牢靠，价格低廉，使用期限长。
3.标准型孔板采用标准计算与加工，可无须实流标定。
4.单相流(液、气、蒸汽)皆可测量。
5.采用智能差压变送器，精度高，量程可自编程。
6.智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
7.配有HART通讯接口，稳定性高。
|
|
进口集成孔板流量计产品参数/Technical parameters
|
|
公称通径:DN25～DN1000（mm）
精度:±1.0%FS、±1.5%FS
量程比:标准1∶3;扩展1∶5
工作压力:≤25MPa
介质温度:-40℃-450℃
介质粘度:≤30CP（相当于重油）
β值:0.2-0.8
连接方式:法兰式、夹装式
取压方式:环隙取压、英寸取压
安装方式:水平或垂直
供电电源：24V DC（需配差压变送器）
显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）
输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号
防爆性能：本安型IbIICT5
防护性能：IP65
|
|
进口集成孔板流量计产品外形尺寸/Product dimensions
|
|

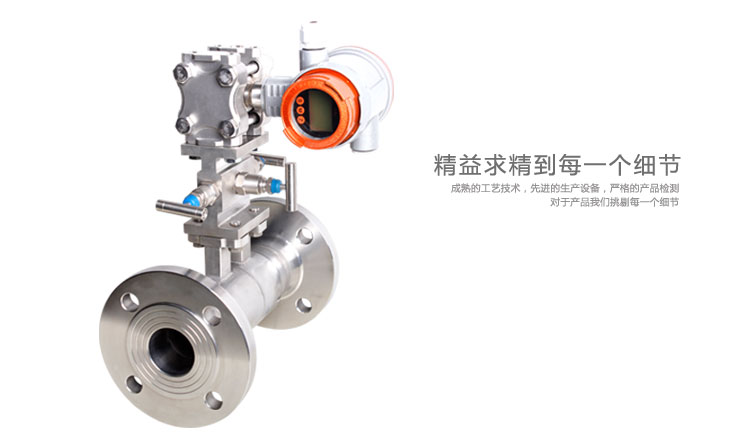

管道式集成孔板流量传感器
|
|
|
进口集成孔板流量计
|
|
veti-20
|
耐压等级
|
总长
|
D
|
K
|
d
|
n
|
L
|
C
|
总高
|
|
veti-DN25
|
4.0MPa
|
260±3mm
|
115
|
85
|
65
|
4
|
14
|
16
|
245±3mm
|
|
veti-DN32
|
4.0MPa
|
270±3mm
|
140
|
100
|
75
|
4
|
18
|
18
|
260±3mm
|
|
veti-DN40
|
4.0MPa
|
270±3mm
|
150
|
110
|
84
|
4
|
18
|
18
|
270±3mm
|
|
veti-DN50
|
4.0MPa
|
280±3mm
|
165
|
125
|
99
|
4
|
18
|
20
|
285±3mm
|
|
veti-DN65
|
1.6MPa
|
280±3mm
|
185
|
145
|
118
|
4
|
18
|
20
|
300±3mm
|
|
veti-DN80
|
1.6MPa
|
290±3mm
|
200
|
160
|
132
|
8
|
18
|
20
|
315±3mm
|
|
veti-DN100
|
1.6MPa
|
300±3mm
|
220
|
180
|
156
|
8
|
18
|
22
|
335±3mm
|
|
veti-DN125
|
1.6MPa
|
300±3mm
|
250
|
210
|
184
|
8
|
18
|
22
|
365±3mm
|
|
veti-DN150
|
1.6MPa
|
350±3mm
|
285
|
240
|
211
|
8
|
22
|
24
|
395±3mm
|
|
veti-DN200
|
1.6MPa
|
350±3mm
|
340
|
295
|
266
|
12
|
22
|
26
|
445±3mm
|
|
veti-DN250
|
1.6MPa
|
400±3mm
|
405
|
355
|
319
|
12
|
26
|
28
|
510±3mm
|
|
veti-DN300
|
1.6MPa
|
400±3mm
|
460
|
410
|
370
|
12
|
26
|
32
|
560±3mm
|
|
|
表中尺寸仅为所示压力等级及英寸取压尺寸，其他压力等级具体尺寸根据客户要求定制。
|
|

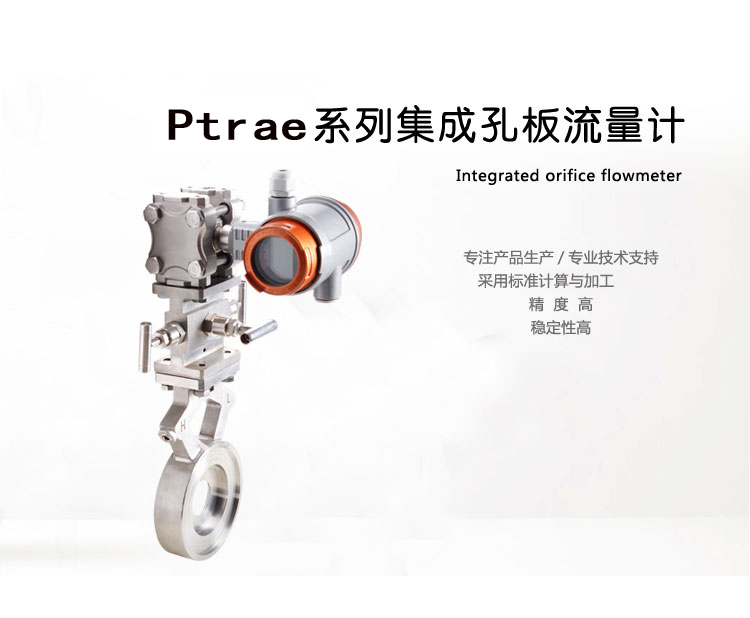

夹持式集成孔板流量传感器
|
|
|
VETI-夹持式集成孔板流量传感器
|
|
VETI-6102-口径
|
耐压等级
|
H
|
L
|
D
|
A
|
C
|
总高
|
|
VETI-6102-DN40
|
4.0/6.3MPa
|
170±3mm
|
140
|
84
|
39
|
36
|
265±3mm
|
|
VETI-6102-DN50
|
4.0/6.3MPa
|
190±3mm
|
140
|
99
|
50
|
36
|
285±3mm
|
|
VETI-6102-DN65
|
1.6/2.5/6.3MPa
|
210±3mm
|
140
|
118
|
68
|
36
|
305±3mm
|
|
VETI-6102-DN80
|
1.6/2.5/6.3MPa
|
220±3mm
|
140
|
134
|
80
|
36
|
315±3mm
|
|
VETI-6102-DN100
|
1.6/2.5/6.3MPa
|
250±3mm
|
140
|
158
|
100
|
36
|
345±3mm
|
|
VETI-6102-DN125
|
1.6/2.5/6.3MPa
|
270±3mm
|
140
|
184
|
125
|
36
|
365±3mm
|
|
VETI-6102-DN150
|
1.6/2.5/6.3MPa
|
315±3mm
|
155
|
213
|
150
|
36
|
410±3mm
|
|
VETI-6102-DN200
|
1.6/2.5/6.3MPa
|
370±3mm
|
155
|
269
|
200
|
40
|
465±3mm
|
|
VETI-6102-DN250
|
1.6/2.5/6.3MPa
|
425±3mm
|
155
|
325
|
250
|
45
|
520±3mm
|
|
VETI-6102-DN300
|
1.6/2.5/6.3MPa
|
475±3mm
|
155
|
375
|
300
|
45
|
570±3mm
|
|
|
表中尺寸仅为所示压力等级，其他压力等级具体尺寸根据客户要求定制。
|
|
进口集成孔板流量计产品选型/product selection
|
|
型号
|
说 明
|
|
VETI-6202
|
夹持式集成标准孔板流量计（DN40-DN300）
|
|
代号
|
口径
|
代号
|
口径
|
|
VETI-6102-40
|
DN40
|
VETI-6102-125
|
DN125
|
|
VETI-6102-50
|
DN50
|
VETI-6102-150
|
DN150
|
|
VETI-6102-65
|
DN65
|
VETI-6102-200
|
DN200
|
|
VETI-6102-80
|
DN80
|
VETI-6102-250
|
DN250
|
|
VETI-6102-100
|
DN100
|
VETI-6102-300
|
DN300
|
|
代号
|
压力等级
|
|
P3
|
1.6Mpa
|
|
P4
|
2.5Mpa
|
|
P5
|
4.0Mpa
|
|
P6
|
6.3Mpa
|
|
代号
|
传感器材质
|
|
B2
|
304
|
|
代码
|
孔板芯材质
|
|
B2
|
304
|
|
B3
|
316
|
|
代码
|
精度等级
|
|
E3
|
1.0级
|
|
E4
|
1.5级
|
|
代码
|
温度
|
|
T1
|
常温
|
|
T2
|
中温（≦180°）
|
|
代码
|
连接方式
|
|
L7
|
卡装连接
|
|
