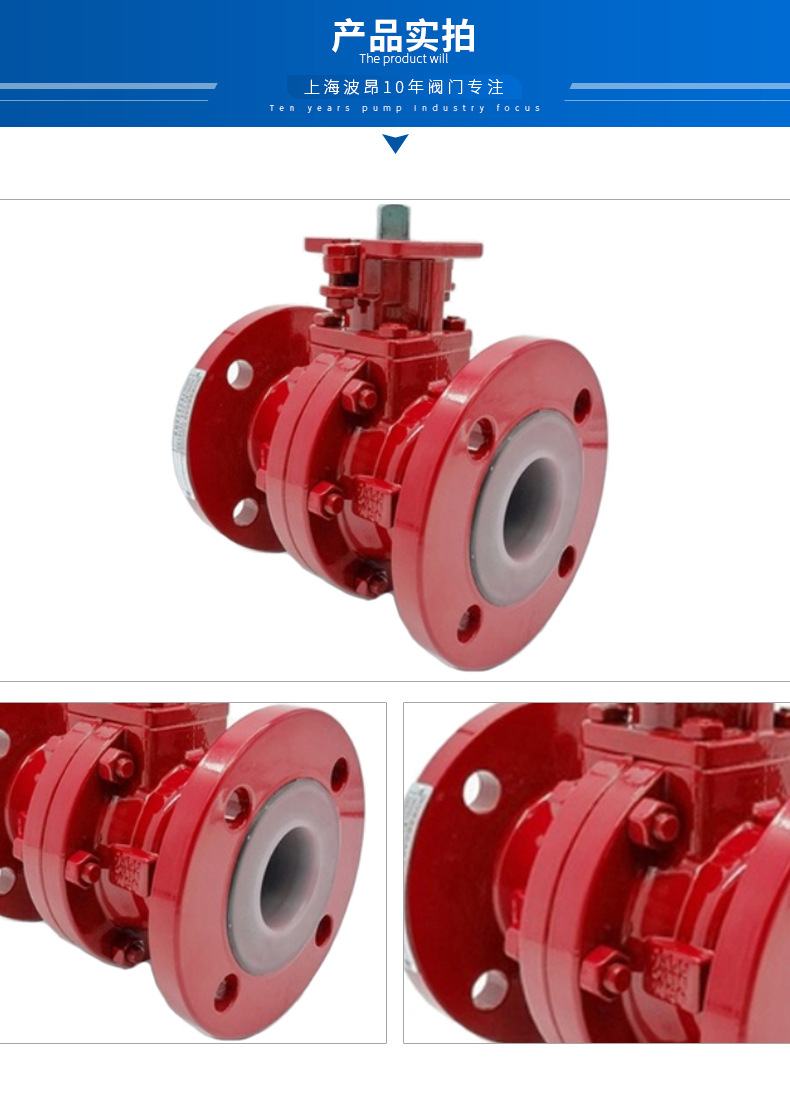

美国VETI/威迪品牌进口气动衬氟球阀由活塞式气动执行器和衬氟球阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制。衬氟球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此衬氟球阀可在-20℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
进口气动衬氟球阀气缸形式
作用方式:双作用式和单作用式
控作方式:开关型或调节型
齿轮式双活塞，输出力矩大，体积小。
气缸选用铝金材料，重量轻、外形美观。
可在顶部、底部安装手动操作机构。
齿条式连接可调节开启角度、额定流量。
执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
IS05211标准连接为产品的安装更换提供了方便。
两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
进口气动衬氟球阀零件材料
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球体 | 2Cr13+氮化处理+46 | 304+46 | 316+46 | 316L+46 |
| 阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE | |||
| 密封填料 | V型聚四氟乙烯填料 | |||
进口气动衬氟球阀技术参数
| 公称通径DN(mm) | 15～300 |
|---|---|
| 公称压力(MPa) | PN1.0、1.6 MPa |
| 阀体形式 | 两段式阀体(浮动球体、固定球体) |
| 连接形式 | 法兰式 |
| 阀芯形式 | "O"型球形阀芯 |
| 密封填料 | 聚四氟乙烯(PTFE) |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量Q | 软密封：零泄漏 |
| 适用温度 | PTFE≤180℃ |
| 基本误差 | 带定位器：小于全行程的±2% |
| 死区 | 带定位器：小于全行程的2% |
| 可调范围 | 250：1 |
| 配置执行机构 | AT、AR、AW系列单双作用气动执行器 |
| 控制方式 | 开关两位控制、4-20mA模拟量控制 |
| 执行器型号 | AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
进口气动衬氟球阀附件性能
1.回讯器：亦称限位开关，反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀：双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件：过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器：输入4～20mA信号,实现阀门调节功能;
5.手轮机构：在气源故障或停电情况下，转动手轮机构，可实现手动开、关阀。
进口气动衬氟球阀应用范围：是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备的选择之一。
