品牌：VETI/威迪

产地：美国

发布日期： 2020-07-08
更新日期： 2023-09-24

发送咨询信息

产品详请

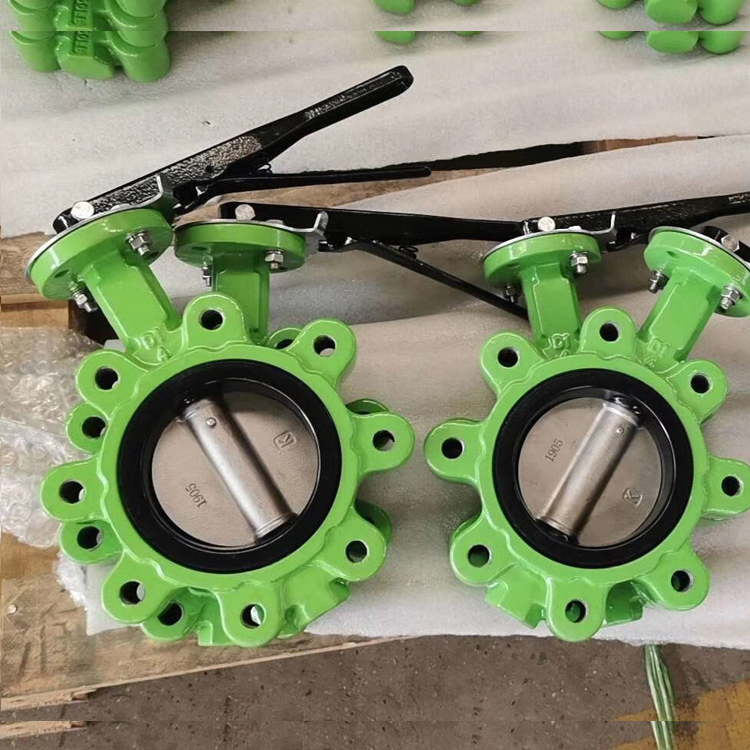

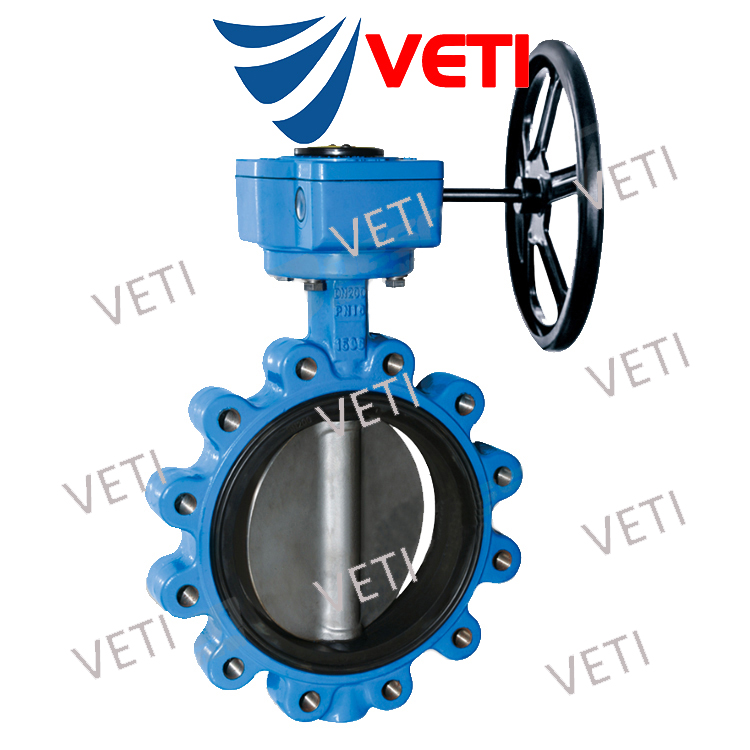

美国威迪/VETI品牌进口凸耳式软密封蝶阀通常安装在管路末端做末端阀，由于其稳定的连接性，也常用于热变化频繁的管路上起截断和调节作用。
进口凸耳式软密封蝶阀产品结构
阀杆：采用高強度单杆设计，阀杆与阀板的连接釆用双偏精密咬合设计，无需螺丝和销钉，避免与管线内的流体接触，防止泄露及腐蚀，而且拆卸上只需把阀杆从阀板拔出，安装及维修方便
阀座：采用舌槽接合式阀座设计，能够把阀体与管内介质隔离，具有更低的扭拒，阀座密封面有凸起O型环,无需在安装时另加法兰垫片
阀杆保持圆环:保持圆环把阀杆固定在阀体内一个推垫圈和“C”型垫片，用专用小工具就可拆卸，可防止阀杆无意拔出
阀杆套：四氟轴套，抗腐蚀，阻尼小，抗压能力强
密封圈：自调式双“U”环形设计的密封圈保证双向零泄露,并防止异物进入阀杆腔内
阀板:铸件边缘经过球面加工和手工抛光,使用寿命长,操作扭矩低,气泡密封双向零泄露。
进口凸耳式软密封蝶阀产品特点
低扭矩、用途广、无泄漏;
大流量、免维护;
斜坡阀座，实现中线蝶阀结构;
带沟槽橡胶靠背，回弹性强;
孔设计,适应各种法兰标准的安装;

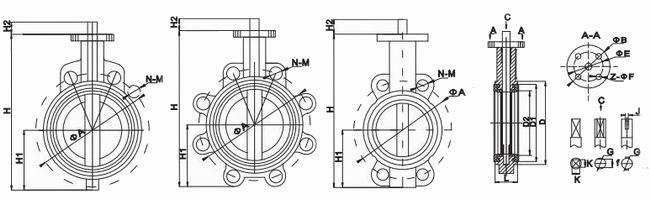

进口凸耳式软密封蝶阀外形尺寸

通径 mm	L	国标10/16		美标150LB		日标5K/10K
通径 mm	L	￠A	N-M	￠A	N-M	￠A	N-M	￠B	H	H1	G*f/K	J	H2	￠E #	Z-￠	￠D	￠D1	￠D2
25	33	85	4-12	79.5	4-14	75/90	4-10/12	55/65	140	46	9.5*7/11	/	15/27	45/50	4-5.2/7.5	69	59	34
32	33	100	4-16	88.9	4-14	90/100	4-12/16	55/65	140	46	9.5*7/11	/	15/27	45/50	4-5.2/7.5	69	59	34
40	33	110	4-16	98.5	4-14	95/105	4-12/16	55/65	147	53	9.5*7/11	/	15/27	45/50	4-5.2/7.5	80	68	44
50	42	125	4-16	120.7	4-16	105/120	4-12/16	65/90	195	55	14*10/11	1-3	15/27	50/70	4-7.5/10	95	82	55
65	44	145	4-16	139.7	4-16	130/140	4-12/16	65/90	217	64	14*10/11	1-3	15/27	50/70	4-7.5/10	114	97	69
80	44	160	8-16	152.4	4-16	145/150	4/8-16	65/90	232	73	14*10/11	1-3	15/27	50/70	4-7.5/10	126	113	81
100	50	180	8-16	190.5	8-16	165/175	8-16	90	270	88	16*11/11	1-5	20/27	70	4-10	154	139	108
125	56	210	8-16	215.9	8-20	200/210	8-16/20	90	292	102	19*13/14	1-5	20/27	70	4-10	180	163	135
150	56	240	8-20	241.3	8-20	230/240	8-16/20	90	318	115	19*13/14	1-5	20/27	70	4-10	206	195	154
200	60	295	8-20 12-20	298.5	8-20	280/290	8/12-20	120/150	390	149	22*16/17	1-5	25/40	102	4-12	264	250	205
250	68	350/355	12-20 12-24	362	12-24	345/355	12-20/22	120/150	457	184	30*22/22	1-8	30/45	102	4-12	320	305	255
300	78	400/410	12-20 12-24	431.8	12-24	390/400	12-20/16-22	150	518	207	30*22/22	1-8	30/50	102/125	4-12/14	370	352	302
350	78	460/470	16-20 16-24	476.3	12-27	435/445	12/16-22	150	610	247	35/27	1-8	35/55	102/125	4-12/14	430	405	345
400	102	515/525	16-24 16-27	539.8	16-27	495/510	16-22/24	150/200	650	275	40/27	1-10	35/64	125/140	4-14/18	480	455	395
450	114	565/585	20-24 20-27	577.9	16-30	555/565	16-22/20-24	210	713	307	50/36	1-12	50/80	140/165	4-18/22	550	515	450
500	127	620/650	20-24 20-30	635	20-30	605/620	20-22/24	210	768	330	50/36	1-12	50/80	165	4-22	590	565	500
600	151	725/770	20-27 20-33	749.3	20-33	715/730	20-24/24-30	210	919	400	60/46	2-16	50/80	165	4-22	695	674	585
700	163	840	24-27 24-33	863.6	28-33	820/840	24-24/30	300	1144	520	60/46	2-18	55/82	254	8-18	787	760	705
800	190	950	24-30 24-36	977.9	28-39	830/850	24/28-30	300	1263	591	60/46	2-20	55/82	254	8-18	905	878	810
900	203	1050	28-30 28-36	1085.8	32-39	1030/1050	24/28-30	300	1376	656	75/55	2-22	55/118	254	8-18	970	955	885
